Технологія виробництва модульних РВС дозволяє конструювати резервуари в широкому діапазоні типових розмірів, зокрема й виконання резервуарів по індивідуальним замовленням на вимогу замовника.

Діапазон типових розмірів резервуарів з металевим дахом починається від діаметру 3,7 метра до 22-х метрів, з кроком зміни в 0,9 метра (якщо початковий діаметр 3,7 метра то наступний буде 4,6 метра). Висота резервуарів починається від 2.4 метра до 10,4, з кроком зміни в 0,5 та 0,6 метра, без урахування висоти покрівлі, яка варіюється від 23 сантиметрів до 2-х метрів в залежності від діаметру та висоти. Це дозволяє отримати резервуарі об’ємом від 25 до 4000 метрів кубічних.

Для РВС з натяжним дахом типорозмір діаметрів такий самий як і для резервуарів з металевим дахом, максимальна висота становить 7-м метрів та об’ємом резервуарів в 2648 кубічних метра. Ця висота пов’язана зі стандартами та нормами ДБНУ. Також треба відмітити, що резервуари з натяжним дахом розраховані на встановлення в приміщенні, але їх також виробляємо як сезонні ємності для поливу, КАС та мінеральних добрив. В таких резервуарах на зимовий час знімається дах для запобігання його пошкодження, потім на весні проводять чистку та запускають РВС в експлуатацію.

Модульні підземні резервуари мають максимальний діаметр 13,8 метрів та максимальну глибину 4,7 метри, що дозволяє отримати об’єм в 522 метри кубічні. Типорозмір таких резервуарів обумовлено навантаженням на стінки ємності з боку ґрунтів зворотної засипки. При виборі підземного резервуара потрібно враховувати глибину залягання підземних вод та як вони змінюються на протязі року.

Весь ряд типових розмірів модульних РВС залежить від розміру оцинкованих профільних листів який становить 3-и метра в довжину та 1,25-ть метра в висоту. При виборі потрібного об’єму резервуара потрібно враховувати, що габаритний об’єм ємності відрізняється від корисного в залежності від обв’язки резервуара. Для зменшення залишкового рівня води встановлюються патрубки з системою антивортекс яка запобігає утворенню вихорів в рідині та зменшує невибираємий залишок до ста міліметрів. При необхідності повного спорожнення РВС його ревізії та очищенні встановлюють донний злив ДУ-50.

лют. 2022

Типові розміри збірних резервуарів

Подробнее

Збірні резервуари складаються з:

1. Каркас з оцинкованої гофрованої сталі на болтових з’єднаннях товщиною від 1-го до 4-х міліметрів. Гофрованість листа збільшує жорсткість резервуара в декілька разів, наприклад модульний резервуар товщиною 1 мм по жорсткості буде рівний ємності з гладкої сталі товщиною 4-5 міліметра. Для модульних РВС використовуємо сталь S350GD ДСТУ EN 10346, границя плинності 350 МПа, тимчасовий опір руйнуванню 420 МПа. Для захисту від корозії листи також покривають шаром гарячого цинку товщиною 275 г/м2, шляхом занурення виробу у ванну з розплавленим цинком при температурі 460 градусів Цельсія. Під атмосферним впливом чистий цинк (Zn) вступає в реакцію з киснем (O2) і формує оксид цинку (ZnO), з подальшою реакцією з діоксидом вуглецю (CO2) і формуванням карбонату цинку (ZnCO3), зазвичай сірого матового, досить твердого матеріалу, зупиняючи подальшу корозію матеріалу. Гаряче цинкування вважається одним із найнадійніших, економічних і тому поширених методів захисту заліза та сталі від корозії. Для металоконструкцій гаряче цинкування є безперечно найпоширенішим видом покриття. Товщина цинкового шару коливається від 30 до 100 мкм, зазвичай від 45 до 65 мкм.

Гаряче цинкування забезпечує захист від корозії:

У промисловому середовищі 65 років

У тропічному середовищі: 70 років

У приміському середовищі: 85 років

У заміському середовищі: 120 років.

2. Утеплення резервуара – встановлюють для зменшення теплових витрат рідини при мінусовій температурі навколишнього середовища. Необхідність утеплення модульних РВС виникає в разі відсутності постійного розбору рід, наприклад в ємності для пожежного запасу води. Якщо в модульному резервуарі відбувається постійний розбір або циркуляція рідини, як наприклад на водоканалах та на підприємствах з системами очистки води, то встановлювати утеплення не обов’язково. Для утеплення використовуємо пінопласт високої міцності який повинен витримувати навантаження в 8 тон на 1 м2. Його виготовляють на замовлення щільністю 25кг/м3 та підганяють по розмірам в залежності від висоти та радіусу резервуара, згідно нормам ПСБ-С-25 (група горючості Г-1, міцність на стикання при 10-ти відсотковій деформації складає 0,12 МПа) . Пінопласт кріпиться всередині металевої конструкції РВС. Стандартна товщина утеплення становить 50 мм, вона розрахована з урахуванням наших кліматичних умов та норм ДБНУ, але при необхідності можливо використати іншу товщину утеплення для модульного резервуара.

3. Мембрана та геотекстиль – всередині резервуара на люверсах кріпиться міцний поліпропіленовий вкладиш товщиною від 0,75мм. Виготовляється згідно DIN EN 13967-2017 з поліпропілену ENPEX FPP та тимчасовим опором в 18 МПа. Мембрана-вкладиш забезпечує герметичність резервуарів та усуває контакт між рідиною та металевим каркасом, що набагато подовжує його термін використання та експлуатаційні характеристики. Завдяки мембрані в модульних резервуарах можливо зберігати більшість агресивних та слабо агресивних рідин, при цьому максимальна температура рідин становить + 80 градусів Цельсія для води та +60 градусів для інших агресивних речовин. Показник розтягування мембрани при розриві становить 250%. Іншими словами, мембрана дуже добре розтягується, не втрачає своїх властивостей, коли збирається складками. Тому, хоч як це парадоксально здавалося б, збільшення товщини мембрани погіршує експлуатаційні характеристики вкладиша загалом. Також між металевим каркасом та мембраною розміщується шар геотекстиля призначений для її захисту від пошкодження.

лют. 2022

Структура збірних резервуарів

Подробнее

Для встановлення модульних резервуарів використовують два основних види фундаментів це - стрічковий та плитний (суцільний).

Стрічковий фундамент – має вигляд кільця, розташованого під металевим каркасом резервуара, всередині якого при необхідності заливають бетонний куб розміром 0,8х0,8 метра для встановлення центральної опорної колони в резервуарах з металевим дахом. Під фундаментом проводиться розробка ґрунту та укладають щебеневу подушку яка повинна влаштовуватися до глибини сезонного промерзання ґрунтів в умовах майданчика будівництва або до глибини залягання рослинного шару ґрунту. Потрібно вибирати нижчу із двох позначок. Всередину стрічкового фундаменту треба зробити засипку чистим піском, вище за верхню точку фундаменту на 100 міліметрів. Розміри поясу основи становить 80 сантиметрів в ширину то 40 сантиметрів в висоту, всередині якого обов’язково проводиться армування з кроком перев’язки 30 см. Довкола основи також потрібно зробити щебеневу підготовку та влаштувати відмостку яка буде захищати фундамент від замочування атмосферними опадами.

Плитний (суцільний) – методика влаштування плитного фундаменту не відрізняється від стрічкового. Його перевага в тому, що в стрічковому фундаменті можливе просідання ґрунту засипки, а суцільна основа забезпечує повне спорожнення резервуара. Тому для замовників які планують встановлювати резервуари для збереження КАС ми рекомендуємо робити плитний фундамент та встановлювати донний злив.

Наша компанія надає замовникам креслення-рекомендації по влаштуванню основи в яких зазначаються навантаженняякі впливають на нього, схему армування та необхідну кількість матеріалів. Але кінцеве рішення по формі та розмірах основи повинно враховуватись виходячи з умов місцевості оскільки на це впливають такі фактори як: рельєф території, наявність ґрунтових вод, нормативний кут внутрішнього тертя, нормативне питоме зчеплення, модуль деформації, щільність ґрунту та інші.

лют. 2022

Фундамент під резервуар

Подробнее

При виборі резервуара необхідно розуміти, що корисний об’єм резервуара відрізняється від геометричного. Розглянемо фактори які впливають на ці показники:

1. Обв’язка резервуара.

В першу чергу на корисний об’єм РВС впливає вибір патрубків підключення від ДУ50 до ДУ400.Оскільки неможливо встановити патрубки впритул до фундаменту чи даху ємності завжди залишається невибірний залишок рідини. Для зменшення цього показника ми рекомендуємо встановлювати патрубки забору з системою антивортекс, яка дозволяє зменшити цей рівень до 100мм. На патрубки подачі та переливу всередині резервуара встановлюють додаткові труби підйому, які дозволяють зробити максимальний набір води відносно висоти резервуара. Також подачу можливо виконати через дно резервуара в форматі підйому труби потрібного діаметра, це актуально для пожежних резервуарів оскільки при такому підключенні відсутня можливість промерзання трубопроводу. Для повного спорожнення резервуару які використовують під КАС чи сезонний для поливу, встановлюють донний злив.

2. Дах резервуара.

При встановленні резервуара з металевим дахом в залежності від його діаметру діаметра, конструкція балок перекриття може забирати від 200 до 400 мм.

3. Утеплення резервуара

Для утеплення резервуарів використовується високоміцний пінопласт з показником міцності 25 кг/м2 та товщиною від 50 мм до 100 мм. У зв’язку з цим корисний об’єм також зменшується в залежності від товщини утеплення ємності.

4. Підсипка піску під мембрану

При укладенні мембрани під неї необхідно зробити підсипку чистим піском товщиною 100 мм. Цей шар дозволяє уникнути контакту мембрани з твердою поверхнею та можливими нерівностями фундаменту й запобігає її проколу при санітарній обробці. Цей шар також обов’язково враховується при розрахунках корисного об’єму.

Виходячи з цього ми можемо зробити розрахунок, для цього необхідно об’єм резервуара розділити на його висоту та отримати кількість літрів рідини в 1 см по висоті.

Наприклад: ємність об’ємом 67м3, з висотою 4,06 м. (67000літрів / 406см = 165л в 1 см). Патрубок встановлений знизу ємності 100 мм у діаметрі та від її краю до днища ще 50 мм. Зверху перелив 50 мм і від краю до верху ємності 75 мм. У сумі маємо 275 мм простору, що не використовується. Вийшло: 27,5 см * 165 л = 4537 літрів невибірний залишок.

Від 67м3 віднімаємо 4,53м3 = 62,47 м3 – це і є реальний обсяг рідини, якою може скористатися замовник.

лют. 2022

Геометричний та корисний об'єм резервуарів

Подробнее

Однією з основних складових збірних резервуарів є оцинкований лист, вони виконують роль каркасу ємності та приймають на себе основні навантаження. Для їх довговічної служби ми використовуємо високоміцну сталь з наступними характеристиками:

Межа плинності - 350 МПа. Це показник прикладеної напруги чи навантаження на виріб при якому продовжується його деформація без збільшення цього показника. Такий показник дозволяє каркасу резервуара приймати більші навантаження в порівнянні зі зварними резервуарами РВС де цей параметр становить 240 МПа.

Тимчасовий опір – 420 МПа. Це максимальний показник при якому починається руйнування матеріалів. Маючи таке значення металу збірні резервуари отримали великий запас міцності при повному навантаженні.

Гофрований лист – розмір хвилі 128мм на 13мм (можлива інша). Завдяки тому що листи гофровані, жорсткість каркасу та його несуча здатність збільшуються в декілька разів. Якщо порівняти жорсткість резервуара з гофрованим листом товщиною 1 мм, то він буде такий самий як в резервуарі з гладким листом товщиною 4-5 мм.

Покриття цинком – 275 г/м2 (ГЦ-1,0х1250-А-О-350-М-275 - ГОСТ Р 52246-2004). Для захисту збірних резервуарів виконується обробка гарячим цинком при температурі 460 градусів, шляхом опускання виробів в гальванічну ванну з розплавленим цинком, що зупиняє подальшу корозію матеріалів. Цей вид захисту металів вважається одним з самих надійних, економічних, а тому й най поширенішим видом покриття. Товщина цинкового шару коливається від 30 до 100 мкм, зазвичай від 45 до 65 мкм. Покриття цинком забезпечує захист від корозії:

В промисловому середовищі 65 років

В тропічному середовищі 70 років

В приміському середовищі 85 років

В заміському середовищі 120 років

Технічні характеристики

Показник

Од. виміру

Значення

Розмір

см

300 х 125

Хвиля листа

мм

128 х 13

Товщина

мм

від 1 до 2

Цинкування

г/м2

275

Прокат

-

ГЦ-1,0х1250-А-О-350-М-275 - ГОСТ Р 52246-2004

Межа плинності

МПа

350

Тимчасовий опір

МПа

420

Норматив

-

SG350GD ДСТУ EN10346

лют. 2022

Характеристики оцинкованого листа

Подробнее

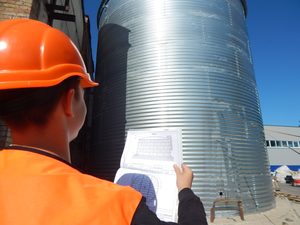

В даний час на ринку існує чотири основні види резервуарів: зварні резервуари, бетонні, пластикові та сучасні модульні резервуари Ecotank. Наші модульні РВС займають першість завдяки новій технології, яка покращила технічні та експлуатаційні характеристики при цьому зменшивши витрати на виробництво резервуарів. На відміну від зварних РВС та бетонних, для монтажу модульного резервуара не потрібно використовувати важку техніку, що суттєво зменшує термін виробництва та фінансові витрати. Водночас маючи листи з гофрованої оцинкованої сталі та мембрани вкладиша, це дозволило збільшити міцність резервуара та уникнути корозії метала. Пластикові резервуари мають схожі експлуатаційні характеристики з модульними РВС але, вони мають менший діапазон розмірів та об’єму, в той час як модульні резервуари роблять від 20м3 до 4000м3. Також вартість сировини для виробництва пластикових резервуарів висока, що робить їх майже в два рази дорожче від модульних при однакових об’ємах резервуарів.

Найпростіший спосіб дізнатись вартість модульного резервуара це – заповнити опитувальний лист, після чого з вами зв’яжуться наші спеціалісти для прорахунку ціни резервуара. Для визначення правильної вартості РВС треба враховувати важливі критерії.

Призначення резервуара.

Резервуари можуть використовуватись для пожежного запасу води на підприємствах, складських приміщеннях, елеваторах тощо. Такі резервуари необхідно додатково укомплектовувати системою підігріву та утепленням.

Як запас питної та побутової води для господарств, теплиць (як резервуар для поливу) та житлових комплексів.

Для збереження запасів КАС та РКД, в цьому випадку використовується посилена конструкція РВС для рідин щільністю 1,33 г/см3.

Розташування: вулиця, підземний або приміщення.

При необхідності монтажу резервуара на вулиці його комплектують металевим дахом, який витримує навантаження в 180 кг/м2. Також встановлюють утеплення та підігрів, але якщо в резервуарі відбувається постійний розбір та наповнення водою, як на водоканалах, то такі опції не обов’язкові.

Оскільки наші модульні ємності складаються з окремих частин, їх легко встановлювати в приміщенні. Такі резервуари комплектуються натяжним дахом (тарапулін), він захищає резервуар від потрапляння всередину бруду та пилу, також це істотно впливає на ціну РВС, що робить його економічно вигіднішим серед конкурентів.

Підземні резервуари найчастіше використовують в системі пожежогасіння. Вони утепляються, що запобігає їх промерзанню та необхідності постійного контролю. На такі пожежні ємності додатково монтують ребра жорсткості та роблять зовнішню обробку резервуара. В цьому випадку потрібно враховувати додаткові витрати на земельні роботи по влаштуванню котлована.

Комплектація резервуара та розмір РВС.

· На вартість модульних резервуарів також впливає їх комплектація. В РВС можливо встановити патрубки з фланцями від ДУ32 до ДУ400, укомплектувати драбиною з огорожею, системою підігріву, датчиками КВПіА, фільтрами поглиначами тощо. Зазвичай комплектація та розмір резервуара визначається на етапі проектування, якщо у замовника вже є готовий проект РВС, наші спеціаліст зроблять підбор розмірів резервуара та його комплектації виходячи з проектної документації.

Місце виконання монтажних робіт.

· Наша компанія виконує роботу по встановленню резервуарів під ключ. Для визначення вартості доставки необхідно розуміти точну адресу проведення робіт.

На якому етапі запит.

На етапі проектування об’єкта, наші спеціалісти допомагають замовнику визначити необхідні розміри, об’єм та комплектацію резервуарів Екотанк. Також наші спеціалісти надають всю технічну інформацію та можливі варіанти додаткового обладнання для проектних організацій РВС.

Якщо у замовника вже є готовий проект, наша компанія робить підбір комплектації, розміру, об’єму РВС, розрахунок вартості робіт та готує креслення згідно проектної документації.

Сезон проведення монтажу РВС.

Сезон проведення монтажних робіт не впливає на вартість резервуара, але ця інформація допомагає визначити терміни виробництва та тривалість проведення робіт на об’єкті замовника. Оскільки кожен проект резервуара має свої терміни, маючи цю інформацію ми маємо змогу разом з замовником визначити конкретні дати виїзду.
